مقایسه و بررسی کلیدهای اتوماتیک و مینیاتوری هیوندای

ایمنی و پایداری شبکه‌های الکتریکی، چه در سطح صنعتی و چه در سطح مسکونی، به طور مستقیم به عملکرد تجهیزات حفاظتی بستگی دارد. کلیدهای قطع جریان (Circuit Breakers) وظیفه حیاتی تشخیص خطا (مانند اتصال کوتاه و اضافه بار) و قطع سریع مدار را بر عهده دارند تا از آسیب دیدن تجهیزات گران‌قیمت، ایجاد آتش‌سوزی و خطرات جانی جلوگیری کنند.

در این میان، شرکت هیوندای الکتریک و سیستم‌های انرژی (Hyundai Electric & Energy Systems – HEES) به عنوان یکی از تولیدکنندگان معتبر جهانی، طیف گسترده‌ای از تجهیزات حفاظت مدار را با فناوری پیشرفته عرضه می‌کند. دو محصول اصلی در سبد تجهیزات فشار ضعیف این شرکت، کلید مینیاتوری (MCB) و کلید اتوماتیک (MCCB) هستند که در اندازه‌ها، ظرفیت‌ها و کاربردهای مختلف عملکردهای متفاوتی دارند.

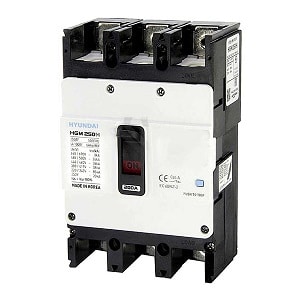

کلیدهای اتوماتیک هیوندای (MCCB)

کلید اتوماتیک قالب‌ریزی شده (Molded Case Circuit Breaker – MCCB) دستگاهی است که در مدارهای با جریان بالا (از ده‌ها تا هزاران آمپر) برای محافظت در برابر اضافه بار و اتصال کوتاه استفاده می‌شود. نام “اتوماتیک” به این معنی است که برخلاف فیوزها، می‌توان پس از رفع خطا، آن‌ها را به صورت دستی یا از راه دور مجدداً وصل کرد. هیوندای سری‌های مختلف MCCB (مانند UAB، UAN و UCB) را با قابلیت‌های سفارشی‌سازی متنوع ارائه می‌دهد.

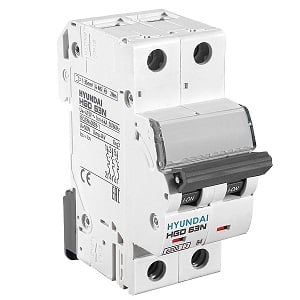

کلیدهای مینیاتوری هیوندای (MCB)

کلید مینیاتوری (Miniature Circuit Breaker – MCB) یک دستگاه حفاظتی کوچک، فشرده و ضروری برای مدارهای جریان پایین است. MCBها به طور انحصاری برای حفاظت از مدارهای نهایی، روشنایی، پریزها و تجهیزات کوچک در محیط‌های مسکونی و تجاری سبک طراحی شده‌اند. MCBهای هیوندای (مانند سری HIB) به دلیل طراحی ماژولار و نصب آسان روی ریل DIN، بسیار محبوب هستند.

در ادامه، ما ساختار، اصول عملکرد، ویژگی‌های فنی و تفاوت‌های این دو نوع کلید حیاتی هیوندای را بررسی خواهیم کرد تا درک بهتری از نحوه انتخاب آن‌ها در طراحی سیستم‌های الکتریکی به دست آوریم.

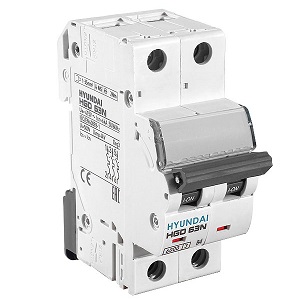

ساختار و اصول عملکرد کلیدهای مینیاتوری (MCB) هیوندای

کلیدهای مینیاتوری قلب تپنده حفاظت در تابلوهای توزیع خانگی و کوچک هستند. وظیفه آن‌ها قطع سریع مدار قبل از رسیدن جریان‌های خطا به سطح خطرناک است.

۱. مکانیزم حفاظت حرارتی (Thermal Trip)

حفاظت در برابر اضافه بار (Overload) توسط یک مکانیزم حرارتی انجام می‌شود:

• بی‌متال (Bimetallic Strip): یک نوار بی‌متال در داخل MCB قرار دارد. هنگام عبور جریان بیش از حد نامی، مقاومت الکتریکی باعث گرم شدن و انبساط نوار می‌شود.

• عملکرد: این انبساط باعث انحراف نوار بی‌متال شده و در نهایت مکانیزم مکانیکی کلید را تحریک کرده و مدار را قطع می‌کند. این فرآیند زمان‌بر است؛ هر چه جریان اضافه بار بیشتر باشد، زمان قطع کوتاه‌تر است (منحنی زمان-جریان).

۲. مکانیزم حفاظت مغناطیسی (Magnetic Trip)

حفاظت در برابر اتصال کوتاه (Short Circuit) نیازمند واکنشی بسیار سریع است:

• سیم‌پیچ مغناطیسی: یک سیم‌پیچ کوچک (سولنوئید) در مسیر جریان قرار داده شده است.

• عملکرد: هنگامی که جریان بسیار زیاد و ناگهانی اتصال کوتاه رخ می‌دهد، میدان مغناطیسی قوی تولید شده توسط سیم‌پیچ، فوراً یک آرماتور فلزی را به حرکت درآورده و مکانیزم قطع کلید را فعال می‌کند. این فرآیند تقریباً لحظه‌ای است (در کمتر از چند میلی‌ثانیه).

۳. ویژگی‌های کلید مینیاتوری هیوندای (MCB)

• ظرفیت شکست (Breaking Capacity): MCBهای هیوندای معمولاً ظرفیت شکست پایینی دارند (معمولاً تا ۶ تا ۱۰ کیلوآمپر). این ظرفیت برای مدارهای با سطح خطای پایین کافی است.

• منحنی قطع (Tripping Curve): MCBها بر اساس منحنی قطع خود دسته‌بندی می‌شوند که زمان لازم برای قطع مغناطیسی را تعیین می‌کند:

  • تیپ B: برای بارهای مقاومتی (مانند هیتر و روشنایی) با جریان هجومی پایین.

  • تیپ C: رایج‌ترین نوع، برای بارهای عمومی و القایی (مانند موتورهای کوچک).

  • تیپ D: برای بارهای با جریان هجومی بسیار بالا (مانند ترانسفورماتورها و خازن‌ها).

• طراحی ماژولار: MCBهای هیوندای به صورت ماژولار (تک پل، دو پل و سه پل) طراحی شده‌اند و به راحتی روی ریل‌های استاندارد DIN نصب می‌شوند.

ساختار و اصول عملکرد کلیدهای اتوماتیک (MCCB) هیوندای

کلیدهای اتوماتیک (MCCB) ستون فقرات حفاظت در تابلوهای توزیع اصلی صنعتی و تجاری بزرگ هستند. آن‌ها قابلیت کنترل و تنظیم بیشتری نسبت به MCBها دارند.

۱. تفاوت در ساختار و ظرفیت

• قالب‌ریزی شده (Molded Case): برخلاف MCB که قطعات آن قابل رؤیت و دسترسی هستند، اجزای داخلی MCCB هیوندای در یک قاب سخت و عایق (Molded Case) محکم شده‌اند که پس از تولید قابل باز شدن نیست. این قاب استحکام مکانیکی و عایق‌بندی را افزایش می‌دهد.

• ظرفیت شکست بالا: MCCBهای هیوندای ظرفیت شکست بالاتری دارند (معمولاً از ۲۵ کیلوآمپر تا ۲۰۰ کیلوآمپر یا بیشتر)، که برای تحمل جریان‌های خطای عظیم در شبکه‌های توزیع اصلی صنعتی ضروری است.

۲. مکانیزم‌های حفاظتی و قابل تنظیم بودن

MCCBها حفاظت‌های حرارتی و مغناطیسی مشابه MCB دارند، اما اغلب دارای واحدهای قطع قابل تنظیم هستند:

• واحد قطع حرارتی ثابت (Fixed Thermal Trip): در مدل‌های کوچک‌تر، تنظیمات حرارتی ثابت است.

• واحد قطع الکترونیکی (Electronic Trip Unit – ETU): در مدل‌های پیشرفته‌تر (سری‌های با ظرفیت بالا)، حفاظت توسط یک ریزپردازنده (میکروکنترلر) انجام می‌شود. این واحد امکان تنظیم دقیق پارامترهای زیر را فراهم می‌کند:

  • اضافه بار طولانی‌مدت (L – Long Time): تنظیم جریان و زمان قطع در برابر اضافه بار.

  • اتصال کوتاه کوتاه‌مدت (S – Short Time): تأخیر عمدی در قطع برای ایجاد هماهنگی حفاظتی (Selectivity) با کلیدهای پایین‌دست.

  • اتصال کوتاه آنی (I – Instantaneous): تنظیم سطح آستانه برای قطع سریع اتصال کوتاه.

۳. لوازم جانبی و تجهیزات کمکی (Accessories)

MCCBهای هیوندای قابلیت نصب طیف وسیعی از تجهیزات جانبی را دارند:

• شانت تریپ (Shunt Trip): برای قطع کلید از راه دور از طریق سیگنال‌های کنترلی یا ایمنی (مثلاً دکمه‌های اضطراری).

• آندر ولتاژ تریپ (Under Voltage Trip): برای قطع کلید در صورت افت ولتاژ مدار اصلی.

• کنتاکت کمکی و آلارم (Auxiliary & Alarm Contacts): برای ارسال وضعیت قطع و وصل کلید به سیستم‌های SCADA یا اتوماسیون ساختمان.

این قابلیت‌های تنظیم و سفارشی‌سازی، MCCB هیوندای را به یک ابزار انعطاف‌پذیر در حفاظت مدار تبدیل می‌کند.

مقایسه فنی و انتخاب کلید مناسب هیوندای

انتخاب بین MCB و MCCB هیوندای به طور مستقیم به جریان نامی، ظرفیت شکست مورد نیاز و محل نصب در سیستم توزیع بستگی دارد.

اصول هماهنگی حفاظتی (Selectivity)

در سیستم‌های بزرگ، کلیدهای هیوندای باید به گونه‌ای انتخاب شوند که اصل هماهنگی حفاظتی (Coordination یا Selectivity) رعایت شود:

• تعریف: در صورت بروز خطا، تنها نزدیک‌ترین کلید به محل خطا (کلید پایین‌دست) باید قطع شود، نه کلید اصلی (بالادست) که کل سیستم را خاموش می‌کند.

• نقش MCCB: کلیدهای اتوماتیک هیوندای با واحدهای الکترونیکی قابل تنظیم (Short Time Delay) این امکان را فراهم می‌کنند که برای مدت کوتاهی قبل از قطع مدار صبر کنند و به MCBهای پایین‌دست فرصت دهند تا مدار را قطع کنند. این ویژگی برای حفظ پایداری سیستم‌های صنعتی حیاتی است.

۳.ملاحظات انتخاب

• MCB: برای مدارهایی که جریان نامی آن‌ها از ۶۳ آمپر تجاوز نمی‌کند و اتصال کوتاه آن‌ها پایین است (مدارهای نهایی).

• MCCB: برای مدارهای تغذیه اصلی تابلوها، مدارهای تغذیه موتورهای بزرگ و هر نقطه‌ای که جریان نامی بالا (بیش از ۱۰۰ آمپر) یا ظرفیت جریان خطای بالا مورد نیاز است. همچنین برای مواقعی که نیاز به اتصال به سیستم‌های نظارتی و اتوماسیون (مانند شانت تریپ) وجود دارد.

نوآوری‌های هیوندای و نتیجه‌گیری

هیوندای الکتریک در تولید تجهیزات حفاظتی خود، نوآوری‌های مستمری را برای افزایش ایمنی، هوشمندی و راندمان سیستم‌های برق به کار می‌برد.

۱. هوشمندی و ارتباطات (Smart Protection)

مدل‌های جدید MCCB هیوندای به طور فزاینده‌ای از قابلیت‌های هوشمند بهره می‌برند:

• مانیتورینگ و تشخیص: واحدهای قطع الکترونیکی پیشرفته می‌توانند پارامترهایی مانند ولتاژ، جریان، توان و هارمونیک‌ها را اندازه‌گیری کرده و داده‌ها را از طریق پورت‌های ارتباطی (مانند Modbus یا Ethernet) به سیستم‌های مدیریت ساختمان (BMS) یا SCADA ارسال کنند.

• تعمیر و نگهداری پیش‌بینی‌کننده (Predictive Maintenance): با نظارت بر سلامت کنتاکت‌ها و دمای داخلی کلید، سیستم می‌تواند زمان تقریبی نیاز به تعویض یا نگهداری را قبل از وقوع خرابی‌های ناگهانی پیش‌بینی کند.

۲. حفاظت در برابر خطای زمین (Ground Fault Protection)

بسیاری از مدل‌های MCCB هیوندای به صورت یکپارچه یا با تجهیزات جانبی، حفاظت در برابر خطای زمین (Earth Fault) را نیز ارائه می‌دهند. این حفاظت به ویژه در مدارهای صنعتی با اتصال زمین ضعیف یا در محیط‌های مرطوب، برای جلوگیری از شوک الکتریکی و آتش‌سوزی ناشی از جریان‌های نشتی، حیاتی است.

۳. استانداردها و کیفیت

تمامی کلیدهای مینیاتوری و اتوماتیک هیوندای مطابق با استانداردهای سختگیرانه بین‌المللی مانند IEC 60947-2 (برای MCCB) و IEC 60898 (برای MCB) تولید می‌شوند. این انطباق، تضمین‌کننده عملکرد دقیق، قابل اعتماد و ایمن تجهیزات در زیرساخت‌های حیاتی در سطح جهانی است.

۴. نتیجه‌گیری نهایی

کلیدهای مینیاتوری و اتوماتیک هیوندای دو رکن اصلی در حفاظت مدار هستند. MCBها با تمرکز بر سادگی، نصب ماژولار و حفاظت سریع مدارهای نهایی، پایه و اساس ایمنی در ساختمان‌ها را فراهم می‌کنند. در مقابل، MCCBها با قابلیت‌های تنظیم دقیق، ظرفیت شکست بالا و هوشمندی، راهکارهای جامع حفاظتی را برای شبکه‌های توزیع اصلی و محیط‌های صنعتی پیچیده ارائه می‌دهند.

انتخاب صحیح از میان این دو محصول هیوندای، فراتر از یک تصمیم ساده؛ یک تصمیم استراتژیک برای تضمین پایداری عملیاتی، ایمنی پرسنل و حفاظت از سرمایه‌های الکتریکی در هر سیستم توزیع نیروی الکتریکی است.
