مشخصات فنی کامل کابل مسی، کابل آلومینیوم و کابل‌های صنعتی؛ از انتخاب تا اجرا
یکی از اصلی ترین اجزای شبکه های انتقال و توزیع انرژی، کابل ها هستند که نقش مهمی را در صنایع مختلف، ساختمان ها و تأسیسات ایفا می کنند. انتخاب نوع کابل مناسب سبب بهبود راندمان سیستم شده و امنیت، طول عمر و هزینه های نگهداری را نیز تحت تأثیر قرار می دهد. در میان انواع کابل ها، کابل مسی، کابل آلومینیومی و کابل های صنعتی بیشترین کاربرد را دارند و هر کدام ویژگی های فنی، مزایا و محدودیت های خاص خود را دارا هستند.
کابل های مسی به دلیل رسانایی بالا، مدت زیادی است که به عنوان گزینه اصلی در بسیاری از پروژه های برقی مورد استفاده قرار می گیرند. از طرفی، کابل آلومینیومی به دلیل وزن کمتر و قیمت پایین تر، جایگزین اقتصادی تری محسوب می شود. همچنین، کابل های صنعتی با طراحی ویژه برای شرایط خاص (مقاومت در برابر حرارت، مواد شیمیایی، رطوبت یا فشار مکانیکی) انتخاب مهندسان در پروژه‌های حساس هستند.
راهنمای مطالعه

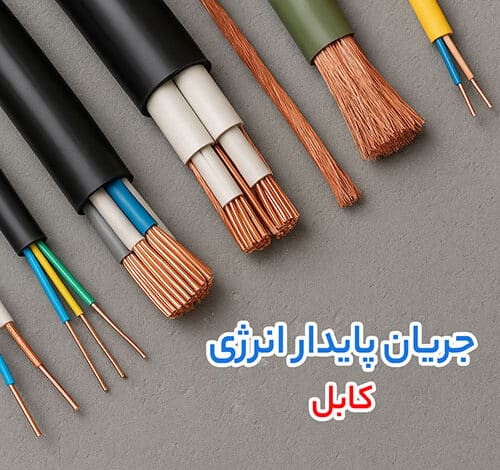

۱. کابل مسی؛ انتخابی مطمئن و پایدار
کابل های مسی از پرکاربردترین انواع کابل در سراسر جهان هستند. فلز مس به دلیل رسانایی الکتریکی بالا (حدود ۵۸ MS/m) و مقاومت مکانیکی مناسب، بهترین گزینه برای انتقال جریان الکتریکی محسوب می شود.
ویژگی های فنی کابل مسی شامل موارد زیر است:
- رسانایی بالا: انتقال جریان با افت ولتاژ بسیار کم کابل مسی.
- مقاومت مکانیکی خوب: تحمل فشار و کشش در زمان نصب.
- طول عمر طولانی: در صورت اجرای صحیح، ده ها سال دوام دارد.
- مقاومت در برابر خوردگی: در محیط های مرطوب عملکرد پایدارتری دارد.
کاربردها:
- سیستم های توزیع برق شهری و ساختمانی.
- کابل کشی صنعتی و ماشین آلات.
- کابل های مخابراتی و شبکه ای.
- پروژه های حساس که نیاز به ایمنی بالا دارند.
مزایا:
- راندمان انرژی بالا.
- قابلیت حمل جریان بیشتر در مقایسه با کابل آلومینیومی با سطح مقطع یکسان.
- اتصال آسان تر به تجهیزات و ترمینال ها.
معایب:
- قیمت بالاتر نسبت به کابل آلومینیوم.
- وزن بیشتر که حمل و نقل و نصب را دشوارتر می کند.

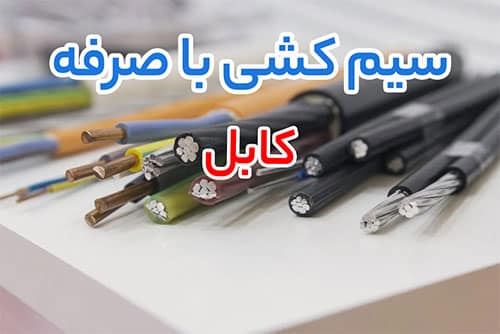

۲. کابل آلومینیومی؛ راهکار اقتصادی و سبک
کابل های آلومینیومی یک جایگزین اقتصادی برای کابل های مسی شناخته می شوند. رسانایی الکتریکی آلومینیوم حدود ۶۱٪ مس است، اما به دلیل وزن کمتر و قیمت پایین تر، در بسیاری از پروژه ها ترجیح داده می شوند.
ویژگی های فنی کابل آلومینیومی:
- رسانایی کمتر از مس: نیاز به سطح مقطع بزرگ تر برای جریان مشابه.
- وزن سبک: حدود ۳۰ تا ۵۰ درصد سبک تر از مس.
- مقاومت مکانیکی پایین تر: در برابر کشش ضعیف تر از مس.
- انعطاف پذیری کمتر: در کابل کشی های پیچیده محدودیت دارد.
کاربردها:
- خطوط انتقال هوایی و شبکه های توزیع برق.
- پروژه هایی که وزن کابل اهمیت زیادی دارد (مانند کابل کشی طولانی).
- مناطق با محدودیت بودجه.
مزایا:
- قیمت مناسب تر نسبت به کابل مسی.
- سبک بودن و نصب آسان تر در مسیرهای طولانی.
- مقاومت خوب در برابر زنگ زدگی.
معایب:
- نیاز به سطح مقطع بزرگ تر برای عبور جریان معادل.
- اتصالات دشوارتر و احتمال شل شدن در گذر زمان.
- حساسیت بیشتر به اکسیداسیون.

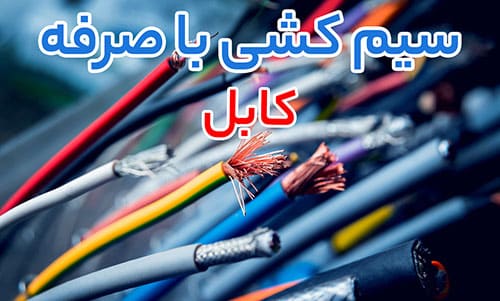

۳. کابل صنعتی؛ طراحی ویژه برای شرایط خاص
کابل های صنعتی به عنوان دسته ای گسترده از کابل ها به شمار می روند که برای محیط ها و کاربردهای خاص طراحی شده اند. این کابل ها با توجه به شرایط کاری (دمای بالا، مواد شیمیایی، فشار مکانیکی یا رطوبت) دارای پوشش ها و ساختار ویژه هستند.
انواع کابل صنعتی:
- کابل نسوز و مقاوم در برابر حرارت: مناسب صنایع فولاد، ریخته گری و محیط های داغ.
- کابل مقاوم در برابر مواد شیمیایی: استفاده در صنایع پتروشیمی و کارخانجات شیمیایی.
- کابل ضدآب و مقاوم در برابر رطوبت: مناسب پروژه های زیرزمینی و دریایی.
- کابل‌های زره دار (Armored): مقاوم در برابر ضربه و فشار مکانیکی.
ویژگی های عمومی کابل صنعتی:
- پوشش عایقی مقاوم از جنس PVC، XLPE یا مواد خاص.
- شیلد یا زره برای کاهش تداخل الکترومغناطیسی و افزایش ایمنی.
- طراحی برای دماهای کاری بالا یا پایین.
کاربردها:
- صنایع نفت، گاز و پتروشیمی.
- معادن و پروژه های زیرزمینی.
- صنایع فولاد و سیمان.
- سیستم های مخابراتی و کنترلی حساس.
مزایا:
- مقاومت بالا در برابر شرایط محیطی سخت.
- طول عمر بیشتر در پروژه های صنعتی.
- ایمنی بالاتر برای سیستم ها و تجهیزات.
معایب:
- قیمت بالاتر نسبت به کابل های عمومی.
- نصب و نگهداری دشوارتر.
۴. مقایسه کابل مسی، آلومینیومی و صنعتی
انتخاب بین کابل مسی، آلومینیومی و صنعتی به شرایط پروژه شما وابستگی دارد. در مواردی که ایمنی و راندمان بالا اهمیت دارد، کابل مسی بهترین انتخاب است. اما اگر بودجه محدود باشد یا نیاز به کابل کشی طولانی با وزن کمتر باشد، کابل آلومینیومی انتخاب اقتصادی تری خواهد بود. از طرف دیگر، در صنایع سنگین و محیط های خاص که عوامل محیطی مثل حرارت، رطوبت یا مواد شیمیایی تهدیدی جدی برای کابل ها هستند، کابل های صنعتی با طراحی ویژه تنها راهکار مطمئن محسوب می شوند. در واقع، انتخاب صحیح کابل هم به مشخصات فنی بلکه به محیط نصب، شرایط کاری، طول مسیر و هزینه های اجرایی نیز وابسته است.
۵. نکات مهم در انتخاب و اجرای کابل
- محاسبه جریان الکتریکی: سطح مقطع کابل باید بر اساس جریان مصرفی و افت ولتاژ انتخاب شود.
- توجه به دمای محیط: کابل های خاص طراحی شده برای دماهای بالا یا پایین هستند.
- ایمنی در برابر آتش: استفاده از کابل های نسوز در محیط های پرخطر توصیه می شود.
- محافظت مکانیکی: در پروژه های زیرزمینی یا صنعتی از کابل های زره دار استفاده کنید.
- استانداردها و برند معتبر: خرید کابل از تولیدکنندگان معتبر و مطابق استاندارد ملی یا بین المللی الزامی است.
- نصب صحیح: جلوگیری از کشش بیش از حد، خم شدید یا آسیب به عایق کابل.
- نگهداری دوره ای: بررسی اتصالات و تست مقاومت عایقی کابل ها به طور منظم.
جدول مقایسه ای کابل
| ویژگی ها | کابل مسی | کابل آلومینیوم | کابل های صنعتی |
| رسانایی الکتریکی | بسیار بالا | متوسط (۶۰٪ مس) | متناسب با نوع کابل |
| وزن | سنگین | سبک‌تر | متغیر بر اساس طراحی |
| قیمت | بالا | پایین‌تر | بالا (بسته به نوع کاربردی) |
| مقاومت مکانیکی | بالا | متوسط | بسیار بالا (به ویژه در کابل زره دار) |
| طول عمر | طولانی | متوسط | طولانی (در شرایط خاص) |
| کاربرد اصلی | ساختمان، صنعت عمومی | خطوط انتقال، پروژه اقتصادی | صنایع سنگین، نفت، گاز، پتروشیمی |
انتخاب کابل مناسب، تصمیمی استراتژیک در هر پروژه برقی و صنعتی محسوب می شود. همان طور که بررسی شد، کابل مسی به دلیل رسانایی بالا و ایمنی بیشتر، بهترین گزینه برای پروژه های حساس و حیاتی است. کابل آلومینیومی با وزن کمتر و قیمت مناسب تر، برای پروژه هایی با بودجه محدود یا مسیرهای طولانی اقتصادی تر خواهد بود. در عین حال، کابل های صنعتی برای شرایط خاص و محیط های سخت طراحی شده اند و در صنایع سنگین و پرریسک تنها انتخاب مطمئن به شمار می روند.
