آنالایزر چیست؟
در دنیای ابزار دقیق، ابزارهایی مانند گیج فشار، فلومتر و سطح‌سنج به ما امکان می‌دهند تا خواص فیزیکی یک فرآیند را اندازه‌گیری کنیم. اما این تنها نیمی از داستان است. برای کنترل کیفیت، بهینه‌سازی فرآیند، حفظ ایمنی و حفاظت از محیط زیست، ما نیاز داریم تا به قلب مواد نفوذ کرده و ترکیب شیمیایی آن‌ها را بشناسیم. اینجاست که دنیای شگفت‌انگیز و پیچیده آنالایزرها آغاز می‌شود.
آنالایزر، دستگاهی است که برای تعیین حضور، غلظت یا خواص یک یا چند جزء شیمیایی خاص در یک نمونه (مایع، گاز یا جامد) طراحی شده است. برخلاف ابزارهای فیزیکی، آنالایزرها به این سوال پاسخ می‌دهند: «این ماده از چه چیزهایی تشکیل شده است؟». آن‌ها در واقع یک آزمایشگاه شیمیایی مینیاتوری هستند که تحلیل‌های پیچیده را از محیط آزمایشگاه خارج کرده و به کف کارخانه، کنار خط لوله یا بر روی دودکش یک نیروگاه می‌آورند. از سنجش میزان اکسیژن در گازهای خروجی از کوره برای بهینه‌سازی احتراق گرفته تا تضمین خلوص یک داروی حیاتی، آنالایزرها نقش چشم‌های شیمیایی صنعت مدرن را ایفا می‌کنند.
راهنمای مطالعه
بخش اول: آنالایزر چگونه کار می‌کند؟ یک نگاه کلی
صرف‌نظر از نوع و فناوری، عملکرد اکثر آنالایزرهای فرآیندی (Process Analyzers) از یک الگوی سه‌مرحله‌ای پیروی می‌کند:
- نمونه‌برداری و آماده‌سازی (Sampling & Conditioning): این مرحله، حیاتی‌ترین و اغلب چالش‌برانگیزترین بخش فرآیند تحلیل است. آنالایزر به یک نمونه نماینده و مناسب از سیال فرآیند نیاز دارد. سیستم آماده‌سازی نمونه (Sample Conditioning System – SCS) وظیفه دارد نمونه خام را از فرآیند استخراج کرده و آن را برای تحلیل آماده کند. این آماده‌سازی می‌تواند شامل فیلتر کردن ذرات جامد، تنظیم دما و فشار، حذف رطوبت یا جداسازی اجزای مزاحم باشد. یک قانون نانوشته در صنعت می‌گوید: «بیش از ۸۰ درصد مشکلات آنالایزرها، ناشی از سیستم نمونه‌برداری آن‌هاست». یک آنالایزر پیشرفته با یک نمونه نامناسب، داده‌های بی‌ارزش تولید می‌کند.
- اندازه‌گیری و تشخیص (Measurement & Detection): این قلب آنالایزر است. در این مرحله، نمونه آماده‌شده با یک اصل فیزیکی یا شیمیایی خاص برهم‌کنش می‌کند. این برهم‌کنش منجر به یک پاسخ قابل اندازه‌گیری می‌شود که با غلظت جزء مورد نظر متناسب است. اصول اندازه‌گیری بسیار متنوع هستند و شامل موارد زیر می‌باشند:
- طیف‌سنجی (Spectroscopy): برهم‌کنش ماده با امواج الکترومغناطیسی (مانند مادون قرمز یا فرابنفش).
- الکتروشیمی (Electrochemistry): اندازه‌گیری خواص الکتریکی مانند pH، رسانایی یا پتانسیل الکتریکی.
- کروماتوگرافی (Chromatography): جداسازی فیزیکی اجزای یک مخلوط بر اساس تفاوت در خواص آن‌ها.
- خواص فیزیکی: اندازه‌گیری پارامترهایی مانند رسانایی حرارتی یا پارامغناطیس بودن. برای اطلاعات بیشتر به سایت trustape بروید.
- پردازش سیگنال و خروجی (Signal Processing & Output): پاسخ خام سنسور (مثلاً تغییر در جذب نور یا یک ولتاژ کوچک) توسط بخش الکترونیکی آنالایزر پردازش شده و به یک واحد غلظت قابل فهم (مانند ppm، درصد حجمی، یا pH) تبدیل می‌شود. این نتیجه سپس بر روی یک نمایشگر نشان داده شده یا به صورت یک سیگنال استاندارد (مانند 4-20mA) به سیستم کنترل مرکزی (DCS یا PLC) ارسال می‌شود.
بخش دوم: دسته‌بندی و انواع متداول آنالایزرها
دنیای آنالایزرها بسیار گسترده است. یک راه مفید برای دسته‌بندی آن‌ها، بر اساس فاز ماده مورد تحلیل (گاز یا مایع) است.
۱. آنالایزرهای گاز (Gas Analyzers)
این دستگاه‌ها برای اندازه‌گیری ترکیب شیمیایی گازها طراحی شده‌اند.
- آنالایزر اکسیژن (Oxygen Analyzer):
- کاربرد اصلی: کنترل احتراق در کوره‌ها و بویلرها و پایش ایمنی (کمبود اکسیژن در فضاهای بسته).
- فناوری رایج: سنسور زیرکونیا (Zirconia Sensor). این سنسور در دمای بالا کار می‌کند و بر اساس اختلاف غلظت اکسیژن بین گاز فرآیند و هوای مرجع، یک ولتاژ تولید می‌کند که مستقیماً با لگاریتم غلظت اکسیژن متناسب است.
- آنالایزر گاز مادون قرمز (Infrared – IR Gas Analyzer):
- کاربرد اصلی: پایش آلاینده‌های زیست‌محیطی (CO, CO₂, SO₂, NOx) و گازهای فرآیندی.
- فناوری رایج: مادون قرمز غیرپاشنده (Non-Dispersive Infrared – NDIR). این فناوری بر این اصل استوار است که مولکول‌های گاز هترواتمیک (مانند CO₂) انرژی نور مادون قرمز را در طول موج‌های بسیار مشخصی جذب می‌کنند. آنالایزر پرتوی IR را از میان نمونه گاز عبور داده و میزان جذب در طول موج مشخص را اندازه‌گیری می‌کند که با غلظت گاز متناسب است.
- گاز کروماتوگراف (Gas Chromatograph – GC):
- کاربرد اصلی: تحلیل دقیق و تفکیک‌شده مخلوط‌های گازی پیچیده، مانند تعیین ترکیب کامل گاز طبیعی یا محصولات یک راکتور پتروشیمی.
- نحوه عملکرد: GC یک دستگاه جداسازی است. نمونه گاز توسط یک گاز حامل (Carrier Gas) به داخل یک لوله بلند و باریک به نام ستون (Column) رانده می‌شود. اجزای مختلف نمونه بر اساس تفاوت در خواص فیزیکی-شیمیایی خود با سرعت‌های متفاوتی در طول ستون حرکت کرده و در زمان‌های مختلف از آن خارج می‌شوند. یک دتکتور در خروجی، هر جزء را شناسایی و مقدار آن را اندازه‌گیری می‌کند.
- دتکتورهای گازهای سمی و قابل اشتعال (Toxic & Combustible Gas Detectors):
- کاربرد اصلی: ایمنی پرسنل و تجهیزات nozhanailbar. این دستگاه‌ها برای تشخیص نشت گازهای خطرناک طراحی شده‌اند.
- فناوری رایج: برای گازهای سمی مانند H₂S و CO از سنسورهای الکتروشیمیایی استفاده می‌شود که در آن گاز با یک الکترولیت واکنش داده و یک جریان الکتریکی کوچک تولید می‌کند. برای گازهای قابل اشتعال (مانند متان)، از سنسورهای کاتالیستی (Catalytic Bead) یا مادون قرمز استفاده می‌شود.
۲. آنالایزرهای مایع (Liquid Analyzers)
این گروه برای سنجش کیفیت و ترکیب مایعات، به ویژه آب، به کار می‌روند.

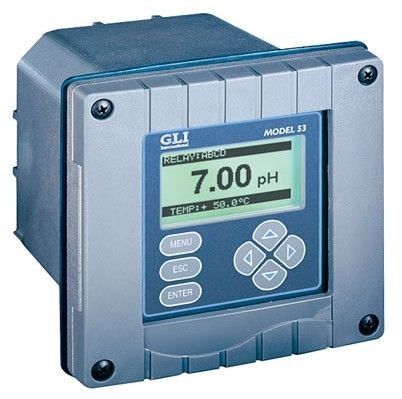

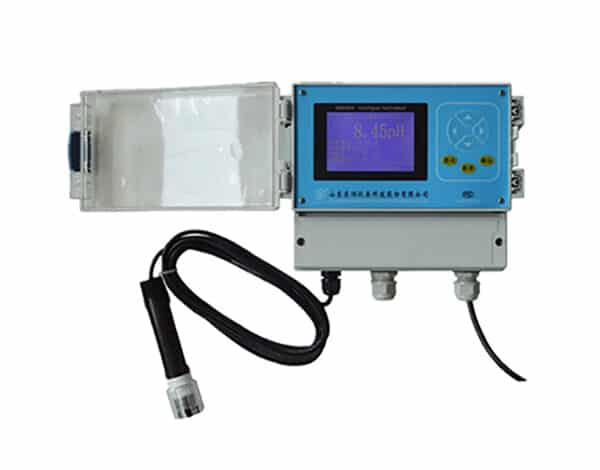

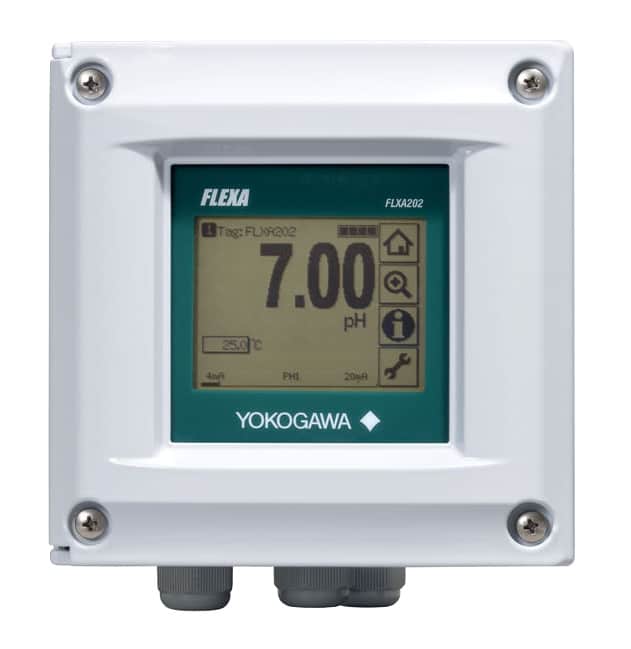

- آنالایزر pH و ORP:
- کاربرد اصلی: کنترل کیفیت آب در تمامی صنایع، از آب آشامیدنی و استخرها گرفته تا آب بویلرها و پساب‌های صنعتی.
- نحوه عملکرد: pH میزان اسیدی یا بازی بودن یک محلول را می‌سنجد. این اندازه‌گیری معمولاً با یک الکترود شیشه‌ای انجام می‌شود که ولتاژی متناسب با غلظت یون‌های هیدروژن تولید می‌کند. ORP (Oxidation-Reduction Potential) توانایی یک محلول برای اکسید یا احیا کردن مواد را می‌سنجد و برای کنترل فرآیندهایی مانند ضدعفونی کردن با کلر استفاده می‌شود.
- آنالایزر رسانایی (Conductivity Analyzer):
- کاربرد اصلی: اندازه‌گیری خلوص آب.
- نحوه عملکرد: این دستگاه توانایی آب برای هدایت جریان الکتریکی را اندازه‌گیری می‌کند. آب کاملاً خالص رسانایی بسیار پایینی دارد، اما وجود نمک‌ها و مواد معدنی محلول (یون‌ها) رسانایی آن را افزایش می‌دهد. بنابراین، این پارامتر یک شاخص عالی برای میزان کل جامدات محلول (TDS) است.
- آنالایزر کدورت (Turbidity Analyzer):
- کاربرد اصلی: سنجش شفافیت آب، به ویژه در تصفیه‌خانه‌های آب آشامیدنی و فاضلاب.
- نحوه عملکرد: یک منبع نوری، پرتویی را به داخل نمونه مایع می‌تاباند. ذرات معلق در مایع باعث پراکندگی نور می‌شوند. یک دتکتور که معمولاً با زاویه ۹۰ درجه نسبت به منبع نور قرار دارد، میزان نور پراکنده شده را اندازه‌گیری می‌کند که با میزان کدورت متناسب است.
- کروماتوگراف مایع با کارایی بالا (High-Performance Liquid Chromatography – HPLC):
- کاربرد اصلی: جداسازی، شناسایی و تعیین مقدار اجزای بسیار دقیق در مخلوط‌های مایع. این روش در صنایع داروسازی برای کنترل کیفیت و تضمین خلوص محصول، نقشی حیاتی دارد.
- نحوه عملکرد: اصول آن شبیه به GC است، اما برای مایعات طراحی شده است. یک حلال تحت فشار بالا، نمونه مایع را از طریق یک ستون پر شده با مواد جاذب عبور می‌دهد و اجزای مختلف را جدا می‌کند.
بخش سوم: کاربردهای آنالایزرها در صنایع مختلف
آنالایزرها تقریباً در تمام بخش‌های صنعتی و علمی نقشی حیاتی دارند:
- صنایع نفت، گاز و پتروشیمی: کنترل کیفیت خوراک و محصولات، بهینه‌سازی عملکرد راکتورها و برج‌های تقطیر، و اندازه‌گیری ارزش حرارتی گاز طبیعی با استفاده از گاز کروماتوگراف‌ها.
- نیروگاه‌ها: کنترل احتراق و کاهش آلاینده‌ها از طریق پایش مداوم اکسیژن و گازهای آلاینده در دودکش (CEMS – Continuous Emissions Monitoring Systems) و کنترل کیفیت آب بویلر با آنالایزرهای pH، رسانایی و سیلیس برای جلوگیری از خوردگی و رسوب.
- صنایع آب و فاضلاب: تضمین کیفیت آب آشامیدنی از طریق پایش مداوم پارامترهایی مانند pH، کلر باقی‌مانده و کدورت، و کنترل فرآیندهای تصفیه فاضلاب.
- صنایع داروسازی و غذایی: کنترل دقیق کیفیت مواد اولیه و محصولات نهایی برای اطمینان از خلوص، ایمنی و انطباق با استانداردها، عمدتاً با استفاده از HPLC و طیف‌سنج‌ها.
- صنایع معدنی و فلزات: کنترل ترکیب مواد در کوره‌های ذوب و فرآیندهای استخراج برای بهینه‌سازی تولید و کیفیت محصول.
- حفاظت از محیط زیست: پایش کیفیت هوا و آب‌های سطحی برای ارزیابی میزان آلودگی و اطمینان از رعایت قوانین زیست‌محیطی.
نتیجه‌گیری: به سوی تحلیل هوشمند
آنالایزرها از دستگاه‌های ساده و تک‌منظوره به سیستم‌های پیچیده و هوشمندی تبدیل شده‌اند که می‌توانند ده‌ها پارامتر را به طور همزمان و با دقت فوق‌العاده اندازه‌گیری کنند. آن‌ها شکاف بین داده‌های فیزیکی و شیمیایی را پر کرده و به مهندسان و اپراتورها دیدی جامع و عمیق از فرآیندهایشان می‌بخشند. آینده این فناوری به سمت ابزارهای کوچک‌تر، سریع‌تر و غیرتهاجمی‌تر (In-situ) حرکت می‌کند. فناوری‌هایی مانند طیف‌سنجی رامان و لیزر، امکان تحلیل آنی و بدون نیاز به نمونه‌برداری را فراهم می‌کنند. همزمان، ادغام آنالایزرها با هوش مصنوعی (AI) و یادگیری ماشین (Machine Learning) به ما این امکان را می‌دهد که الگوهای پیچیده را در داده‌های شیمیایی شناسایی کرده و فرآیندها را به سطوح جدیدی از بهره‌وری و پایداری برسانیم. در نهایت، آنالایزرها ابزارهایی صرفاً برای اندازه‌گیری نیستند؛ آن‌ها ابزارهایی برای درک، کنترل و بهینه‌سازی دنیای مولکولی اطراف ما هستند.
