پرشر سوئیچ (سوئیچ فشار)
در دنیای مهندسی و اتوماسیون، فشار یک کمیت فیزیکی همه‌حاضر و حیاتی است. ما فشار را با ابزاری به نام گیج فشار (Pressure Gauge) اندازه‌گیری و مشاهده می‌کنیم. اما در بسیاری از کاربردها، صرفاً دانستن مقدار فشار کافی نیست؛ ما نیاز داریم بر اساس یک مقدار فشار مشخص، عملی را انجام دهیم—یک پمپ را روشن کنیم، یک شیر برقی را ببندیم، یا یک سیستم هشدار را فعال کنیم. اینجاست که ابزاری به ظاهر ساده اما فوق‌العاده کاربردی به نام پرشر سوئیچ یا سوئیچ فشار وارد میدان می‌شود.
پرشر سوئیچ یک دستگاه کنترلی است که دنیای فیزیکی فشار را به دنیای الکتریکیِ «قطع و وصل» متصل می‌کند. برخلاف گیج که یک نمایشگر پیوسته است، سوئیچ فشار یک دستگاه گسسته است که در یک نقطه فشار از پیش تعیین‌شده (Setpoint)، یک کنتاکت الکتریکی را باز یا بسته می‌کند. این عملکرد ساده، سنگ بنای هزاران سیستم کنترلی و ایمنی در صنعت و زندگی روزمره ماست. از سیستم پمپ آب خانگی که با باز کردن شیر آب روشن می‌شود تا سیستم‌های ایمنی در یک پالایشگاه نفت، پرشر سوئیچ‌ها به عنوان نگهبانان خاموش، وظیفه خطیر کنترل و حفاظت را بر عهده دارند. بهترین پرشر سوئیچ بازار ایران، پرشر سوئیچ Danfoss است.
راهنمای مطالعه
بخش اول: اصول بنیادین عملکرد پرشر سوئیچ
در قلب هر پرشر سوئیچ، یک مکانیزم ساده نهفته است: تبدیل انرژی فشار به حرکت مکانیکی و سپس تبدیل آن حرکت به یک عمل الکتریکی. این فرآیند از طریق سه جزء اصلی انجام می‌شود:
- المان حسگر فشار (Sensing Element): این بخش مستقیماً با سیال (مایع یا گاز) در تماس است و تحت تأثیر فشار آن تغییر شکل می‌دهد. بسته به نوع سوئیچ و محدوده فشار، این المان می‌تواند یکی از موارد زیر باشد:
- دیافراگم (Diaphragm): یک غشای انعطاف‌پذیر (فلزی یا الاستومری) که برای فشارهای پایین تا متوسط ایده‌آل است.
- بیلوز (Bellows): یک سیلندر آکاردئونی شکل که حساسیت بالایی دارد و برای اندازه‌گیری فشارهای پایین و خلاء مناسب است.
- پیستون (Piston): یک پیستون که در داخل یک سیلندر حرکت می‌کند. این طراحی بسیار مستحکم است و برای فشارهای بالا، به ویژه در سیستم‌های هیدرولیک که با ضربه‌های فشار (Pressure Spikes) مواجه هستند، استفاده می‌شود.
- لوله بوردون (Bourdon Tube): مشابه مکانیزم گیج‌های فشار، این لوله خمیده تحت فشار تمایل به صاف شدن دارد و برای فشارهای بسیار بالا کاربرد دارد.
- فنر تنظیم (Adjustment Spring): نیروی حاصل از تغییر شکل المان حسگر، در مقابل نیروی یک فنر کالیبره شده قرار می‌گیرد. نقطه تنظیم (Setpoint) سوئیچ از طریق فشرده یا باز کردن این فنر تعیین می‌شود. هنگامی که نیروی فشار بر نیروی فنر غلبه کند، مکانیزم فعال می‌شود.
- کنتاکت الکتریکی (Microswitch): حرکت مکانیکی ناشی از غلبه نیروی فشار بر فنر، در نهایت یک میکرو سوئیچ را فعال می‌کند. این سوئیچ یک مدار الکتریکی را باز یا بسته می‌کند. کنتاکت‌ها معمولاً به یکی از دو صورت زیر هستند:
- Normally Open (NO – در حالت عادی باز): در حالت بدون فشار، مدار باز است و با رسیدن به نقطه تنظیم، مدار بسته (وصل) می‌شود.
- Normally Closed (NC – در حالت عادی بسته): در حالت بدون فشار، مدار بسته است و با رسیدن به نقطه تنظیم، مدار باز (قطع) می‌شود.
- بسیاری از سوئیچ‌ها دارای کنتاکت SPDT (Single Pole, Double Throw) هستند که هر دو حالت NO و NC را همزمان ارائه می‌دهند.
مفاهیم کلیدی: Setpoint و Deadband
- نقطه تنظیم (Setpoint): فشاری است که در آن، سوئیچ تغییر وضعیت می‌دهد (مثلاً از باز به بسته). این نقطه می‌تواند در کارخانه ثابت شده باشد یا توسط کاربر قابل تنظیم باشد.
- باند مرده (Deadband) یا هیسترزیس (Hysteresis): اختلاف فشار بین نقطه فعال شدن (Setpoint) و نقطه غیرفعال شدن (Reset Point) است. وجود Deadband برای جلوگیری از نوسان سریع (Chattering) سوئیچ در اطراف نقطه تنظیم ضروری است. برای مثال، اگر یک پمپ آب با Setpoint روشن شدن در 2 بار و خاموش شدن در 4 بار تنظیم شده باشد، Deadband آن 2 بار است. این باند مرده تضمین می‌کند که پمپ با کوچکترین افت فشار، به طور مداوم روشن و خاموش نشود.
بخش دوم: انواع پرشر سوئیچ‌ها
پرشر سوئیچ‌ها را می‌توان به دو دسته اصلی تقسیم کرد: الکترومکانیکی و الکترونیکی (حالت جامد).

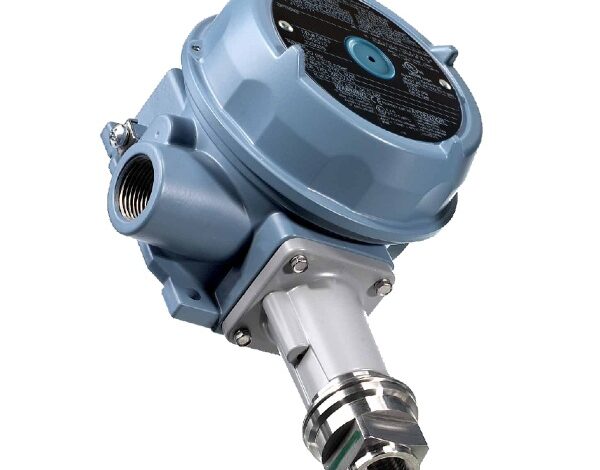

۱. پرشر سوئیچ‌های الکترومکانیکی (Electromechanical)
این دسته، نوع سنتی و رایج پرشر سوئیچ‌هاست که بر اساس اصول مکانیکی شرح داده شده در بالا کار می‌کند و برای فعال کردن کنتاکت‌های فیزیکی از قطعات متحرک استفاده می‌کند.
- مزایا:
- قیمت پایین: به طور کلی ارزان‌تر از مدل‌های الکترونیکی هستند و در ساخت سوئیچ پژو 207 استفاده می شوند.
- سادگی: نصب و راه‌اندازی آن‌ها ساده است.
- عدم نیاز به تغذیه خارجی: مستقیماً نیروی خود را از فشار سیال می‌گیرند.
- قابلیت تحمل جریان بالا: کنتاکت‌های مکانیکی آن‌ها می‌توانند جریان‌های الکتریکی بالاتری را (برای راه‌اندازی مستقیم موتورها) نسبت به سوئیچ‌های حالت جامد تحمل کنند.
- معایب:
- فرسودگی مکانیکی: قطعات متحرک مانند فنر و کنتاکت‌ها به مرور زمان فرسوده می‌شوند و طول عمر محدودی دارند.
- دقت و تکرارپذیری پایین‌تر: نسبت به مدل‌های الکترونیکی دقت کمتری دارند.
- Deadband معمولاً ثابت یا با تنظیم محدود: انعطاف‌پذیری کمتری در تنظیم باند مرده دارند.
- حساسیت به لرزش و ضربه: ارتعاشات می‌توانند باعث عملکرد ناخواسته سوئیچ شوند.

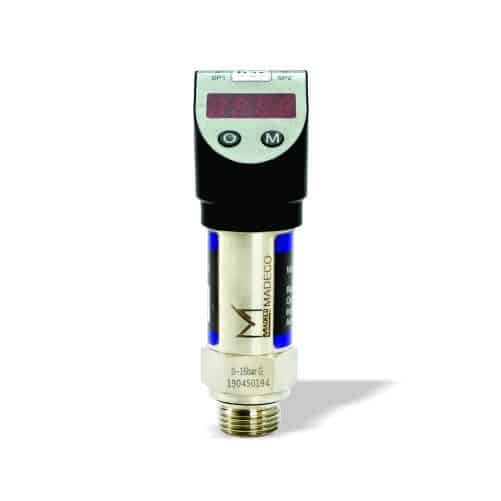

۲. پرشر سوئیچ‌های الکترونیکی (Electronic / Solid-State)
این نسل جدیدتر سوئیچ‌ها، فاقد هرگونه قطعه متحرک برای عمل سوئیچینگ هستند.
- نحوه عملکرد: یک سنسور فشار (ترانسدیوسر) فشار را به طور پیوسته اندازه‌گیری کرده و آن را به یک سیگنال الکتریکی تبدیل می‌کند. یک مدار الکترونیکی داخلی (میکروکنترلر) این سیگنال را با نقاط تنظیم که توسط کاربر به صورت دیجیتالی برنامه‌ریزی شده‌اند، مقایسه می‌کند. در صورت رسیدن فشار به این نقاط، مدار خروجی که معمولاً یک رله حالت جامد (مانند ترانزیستور) است، فعال می‌شود و مدار را قطع یا وصل می‌کند.
بخش سوم: معیارهای کلیدی برای انتخاب یک پرشر سوئیچ
انتخاب صحیح پرشر سوئیچ برای یک کاربرد خاص، تضمین‌کننده عملکرد ایمن و قابل اعتماد سیستم است. در هنگام انتخاب باید به موارد زیر توجه کرد:
- محدوده فشار کاری (Operating Range): محدوده قابل تنظیم سوئیچ باید نقطه Setpoint مورد نظر شما را پوشش دهد.
- سازگاری با سیال (Wetted Parts Material): قطعاتی که با سیال در تماس هستند باید از نظر شیمیایی با آن سازگار باشند تا از خوردگی جلوگیری شود. مواد رایج شامل برنج، فولاد ضد زنگ (Stainless Steel)، Buna-N و Viton است.
- فشار اثبات و فشار انفجار (Proof & Burst Pressure): فشار اثبات، حداکثر فشاری است که سوئیچ می‌تواند بدون آسیب تحمل کند و فشار انفجار، فشاری است که در آن دچار شکست فیزیکی می‌شود. این پارامترها برای ایمنی سیستم حیاتی هستند.
- مشخصات الکتریکی (Electrical Rating): ولتاژ و جریانی که کنتاکت‌ها می‌توانند با اطمینان قطع و وصل کنند (مثلاً 24VDC یا 230VAC). این مشخصات باید با بار الکتریکی که سوئیچ کنترل می‌کند، مطابقت داشته باشد.
- نوع و اندازه اتصال (Process Connection): باید با لوله‌کشی سیستم هماهنگ باشد (مثلاً “1/4 NPT یا “1/2 BSP).
بخش چهارم: کاربردهای رایج پرشر سوئیچ
پرشر سوئیچ‌ها در گستره وسیعی از صنایع و تجهیزات به کار می‌روند:
- کنترل پمپ‌ها و کمپرسورها: کلاسیک‌ترین کاربرد، کنترل خودکار پمپ آب خانگی یا کمپرسور هوا است. سوئیچ با افت فشار (مصرف آب یا هوا) پمپ را روشن کرده و با رسیدن به فشار ماکزیمم، آن را خاموش می‌کند.
- سیستم‌های هیدرولیک و پنوماتیک: برای کنترل فشار در خطوط، فعال کردن سیلندرها و اطمینان از وجود فشار کافی برای عملکرد صحیح ماشین‌آلات صنعتی.
- صنعت خودرو: سوئیچ فشار روغن که در صورت افت فشار روغن، چراغ هشدار را روی داشبورد روشن می‌کند. سنسورهای فشار در سیستم ترمز و تهویه مطبوع.
- سیستم‌های HVAC و تبرید: سوئیچ‌های فشار بالا و پایین (High/Low Pressure Cut-out) برای محافظت از کمپرسور مانند کمپرسور چیلر مدیا در برابر فشار بیش از حد یا کمبود گاز مبرد.
- ایمنی فرآیند (Process Safety): به عنوان یک اینترلاک ایمنی عمل می‌کنند. برای مثال، یک سوئیچ می‌تواند از روشن شدن یک هیتر در صورت عدم وجود جریان آب (که با افت فشار مشخص می‌شود) جلوگیری کند تا از سوختن هیتر ممانعت به عمل آورد.
- تجهیزات پزشکی: کنترل فشار در دستگاه‌های استریل‌کننده (اتوکلاو) و سیستم‌های توزیع اکسیژن.
- سیستم‌های اعلام و اطفاء حریق: برای تشخیص فعال شدن سیستم اسپرینکلر (پاشش آب) از طریق监测 افت فشار در خطوط آب.
سخن پایانی
پرشر سوئیچ، با وجود ساختار نسبتاً ساده‌اش، یک جزء جدایی‌ناپذیر و حیاتی در فناوری مدرن است. این قطعه با تبدیل یک آستانه فشاری به یک سیگنال الکتریکی قاطع، نقش یک تصمیم‌گیرنده خودکار را ایفا می‌کند که ایمنی، کارایی و اتوماسیون را در بی‌شمار فرآیند ممکن می‌سازد. از روشن کردن پمپ آب در زیرزمین خانه تا محافظت از یک توربین چند میلیون دلاری در یک نیروگاه، این نگهبانان کوچک و قابل اعتماد همواره در حال پایش و کنترل فشار هستند و تضمین می‌کنند که سیستم‌های ما در محدوده ایمن و بهینه خود کار کنند. درک عمیق عملکرد و انتخاب صحیح آن‌ها، یک مهارت اساسی برای مهندسان و تکنسین‌ها در تمامی رشته‌هاست.
