فلومتر (دبی‌سنج)

در قلب هر فرآیند صنعتی، از تولید مواد شیمیایی پیچیده گرفته تا تصفیه آب آشامیدنی، حرکت سیالات (مایعات و گازها) نقشی اساسی ایفا می‌کند. کنترل دقیق این حرکت برای اطمینان از کیفیت محصول، بهره‌وری عملیاتی، ایمنی و مدیریت هزینه‌ها ضروری است. ابزاری که این وظیفه حیاتی را بر عهده دارد، فلومتر یا دبی‌سنج نامیده می‌شود. فلومتر دستگاهی است که نرخ جریان حجمی یا جرمی یک سیال را در حین عبور از یک لوله یا کانال اندازه‌گیری می‌کند.

اهمیت اندازه‌گیری جریان فراتر از یک عدد ساده است. این اندازه‌گیری به ما می‌گوید که چه مقدار ماده اولیه مصرف می‌شود، چه مقدار محصول تولید می‌گردد، و آیا یک فرآیند بهینه‌ کار می‌کند یا خیر. از پایش مصرف سوخت در یک موتور جت گرفته تا کنترل دقیق دوز دارو در یک فرآیند داروسازی، فلومترها به عنوان حسگرهای حیاتی، داده‌های لازم برای کنترل، نظارت و تصمیم‌گیری‌های مهندسی را فراهم می‌کنند.

بخش اول: مفاهیم پایه در اندازه‌گیری جریان

قبل از ورود به انواع فلومتر، درک دو مفهوم کلیدی ضروری است:

1. دبی حجمی (Volumetric Flow Rate): این پارامتر، حجم سیالی را که در واحد زمان از یک مقطع عبور می‌کند، نشان می‌دهد. واحدهای رایج آن عبارتند از لیتر بر دقیقه (LPM)، متر مکعب بر ساعت (m³/h) و گالن بر دقیقه (GPM). دبی حجمی به شدت تحت تأثیر تغییرات دما و فشار سیال است، زیرا این تغییرات باعث انبساط یا انقباض سیال و در نتیجه تغییر چگالی آن می‌شوند.
2. دبی جرمی (Mass Flow Rate): این پارامتر، جرم سیالی را که در واحد زمان از یک مقطع عبور می‌کند، اندازه‌گیری می‌کند. واحدهای رایج آن کیلوگرم بر ثانیه (kg/s) یا تن بر ساعت (t/h) هستند. برخلاف دبی حجمی، دبی جرمی تحت تأثیر تغییرات دما و فشار قرار نمی‌گیرد، زیرا جرم ماده ثابت است. این ویژگی، اندازه‌گیری جریان جرمی را برای کاربردهای تجاری (انتقال مالکیت) و واکنش‌های شیمیایی که در آن‌ها نسبت‌های جرمی اهمیت دارد، بسیار ارزشمند می‌سازد.

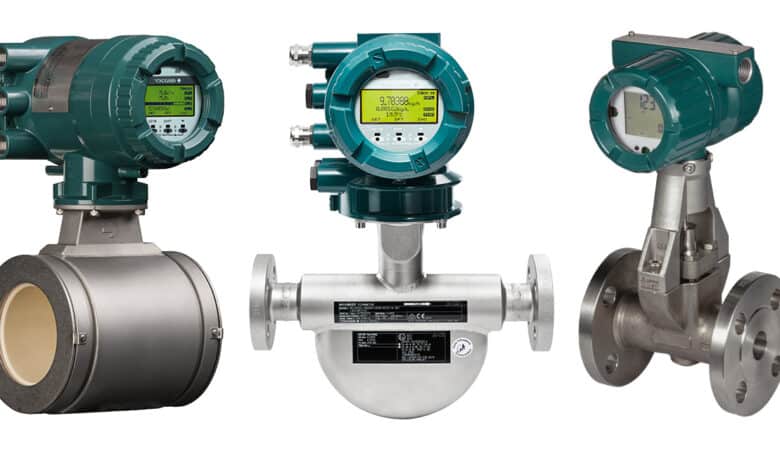

بخش دوم: دسته‌بندی و انواع فلومترها

هیچ فلومتر “یکتا”یی وجود ندارد که برای همه کاربردها مناسب باشد. انتخاب نوع فلومتر به عوامل متعددی از جمله نوع سیال (مایع، گاز، بخار)، خواص آن (ویسکوزیته، خورندگی، رسانایی)، شرایط فرآیند (دما، فشار) و دقت مورد نیاز بستگی دارد. فلومترها را می‌توان بر اساس اصول عملکردشان به دسته‌های مختلفی تقسیم کرد.

۱. فلومترهای اختلاف فشار (Differential Pressure – DP)

این گروه از قدیمی‌ترین و رایج‌ترین فلومترها هستند که بر اساس اصل برنولی کار می‌کنند. این اصل بیان می‌کند که با افزایش سرعت سیال، فشار آن کاهش می‌یابد. از این فلومتر در خط تولید محصولات Hisense استفاده می شود.

• نحوه عملکرد: یک مانع با اندازه مشخص (مانند صفحه اوریفیس، لوله ونتوری یا نازل) در مسیر جریان قرار داده می‌شود. این مانع باعث افزایش سرعت سیال و در نتیجه ایجاد اختلاف فشار بین قبل و بعد از خود می‌شود. این اختلاف فشار با مجذور دبی جریان متناسب است و با یک سنسور اختلاف فشار اندازه‌گیری می‌شود.
• انواع:
  • صفحه اوریفیس (Orifice Plate): یک صفحه فلزی با سوراخی دقیق در مرکز که ارزان و نصب آن آسان است اما افت فشار دائمی قابل توجهی ایجاد می‌کند.
  • لوله ونتوری (Venturi Tube): دارای یک ورودی و خروجی مخروطی شکل است که افت فشار کمتری ایجاد کرده و برای سیالات حاوی ذرات جامد مناسب‌تر است، اما گران‌تر و بزرگتر است.
• مزایا: ساختار ساده و مستحکم، هزینه اولیه پایین، قابل استفاده برای مایعات، گازها و بخار.
• معایب: دقت متوسط، نیاز به محاسبات برای به دست آوردن دبی، افت فشار در خط لوله، حساسیت به فرسودگی المان اندازه‌گیری.

۲. فلومترهای سرعت (Velocity Flowmeters)

این دسته از فلومترها سرعت متوسط جریان را اندازه‌گیری کرده و سپس با ضرب آن در مساحت مقطع لوله، دبی حجمی را محاسبه می‌کنند.

• فلومتر توربینی (Turbine Flowmeter):
  • نحوه عملکرد: یک روتور پره‌دار (توربین) در مسیر جریان قرار می‌گیرد. عبور سیال باعث چرخش روتور با سرعتی متناسب با سرعت سیال می‌شود. یک سنسور مغناطیسی (Pickup) پالس‌های الکتریکی را به ازای عبور هر پره تولید می‌کند. فرکانس این پالس‌ها مستقیماً با دبی حجمی متناسب است.
  • مزایا: دقت خوب، پاسخ‌دهی سریع.
  • معایب: دارای قطعات متحرک است که دچار فرسودگی می‌شوند، برای سیالات کثیف یا با ویسکوزیته بالا مناسب نیست.
• فلومتر ورتکس (Vortex Flowmeter):
  • نحوه عملکرد: یک مانع غیرآیرودینامیک (Shedder Bar) در مسیر جریان قرار می‌گیرد. عبور سیال از کنار این مانع باعث ایجاد گردابه‌های متناوب در دو طرف آن می‌شود (پدیده‌ای به نام خیابان گرداب فون کارمن). فرکانس ایجاد این گردابه‌ها مستقیماً با سرعت سیال متناسب است و توسط یک سنسور پیزوالکتریک شناسایی می‌شود. فلومتر ورتکس در ساخت محصولات delta کاربرد دارد.
  • مزایا: بدون قطعه متحرک، تعمیر و نگهداری کم، مناسب برای مایعات، گازها و بخار.
  • معایب: برای جریان‌های با سرعت پایین مناسب نیست، مقداری افت فشار ایجاد می‌کند.
• فلومتر التراسونیک (Ultrasonic Flowmeter):
  • نحوه عملکرد: این فلومترها از امواج صوتی با فرکانس بالا برای اندازه‌گیری سرعت سیال استفاده می‌کنند.
    • نوع زمان عبور (Transit-Time): دو سنسور در دو طرف لوله سیگنال‌های التراسونیک را به صورت مورب ارسال و دریافت می‌کنند. زمان رسیدن سیگنال در جهت جریان کوتاه‌تر از زمان رسیدن آن در خلاف جهت جریان است. این اختلاف زمان با سرعت سیال متناسب است. این نوع برای سیالات تمیز مناسب است.
    • نوع داپلر (Doppler): یک سنسور سیگنال التراسونیک را به داخل سیال می‌فرستد. این سیگنال پس از برخورد با حباب‌ها یا ذرات معلق در سیال، با فرکانسی تغییر یافته بازتاب می‌شود. میزان تغییر فرکانس (اثر داپلر) متناسب با سرعت سیال است.
  • مزایا: غیرتهاجمی (مدل‌های Clamp-on از بیرون به لوله متصل می‌شوند)، بدون افت فشار، تعمیر و نگهداری بسیار کم.
  • معایب: مدل زمان عبور به سیال تمیز نیاز دارد و مدل داپلر به وجود ذرات یا حباب در سیال وابسته است.

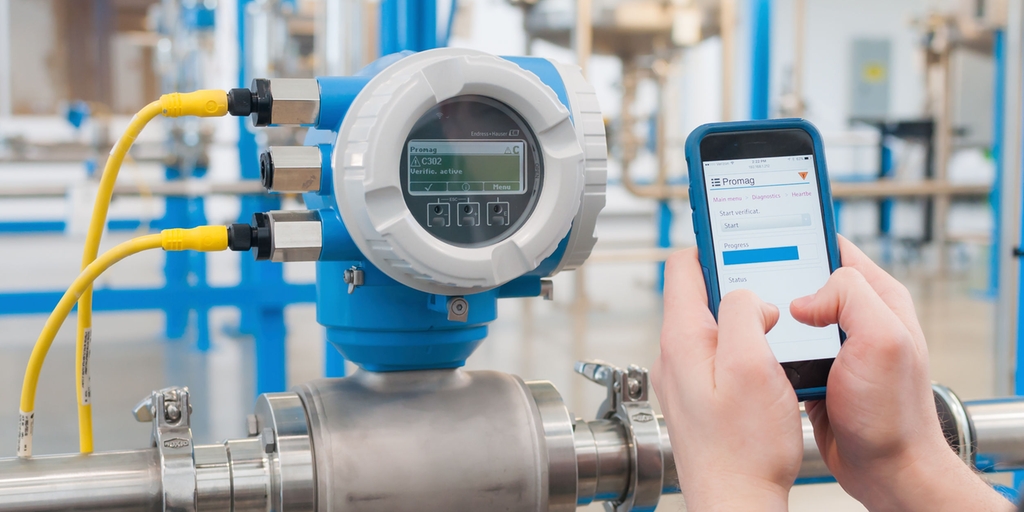

• فلومتر مغناطیسی (Magnetic Flowmeter – Magmeter):
  • نحوه عملکرد: بر اساس قانون القای الکترومغناطیسی فارادی کار می‌کند. یک میدان مغناطیسی عمود بر جهت جریان ایجاد می‌شود. عبور یک سیال رسانا از این میدان، ولتاژی را القا می‌کند که عمود بر جهت جریان و میدان مغناطیسی است. دامنه این ولتاژ مستقیماً با سرعت سیال متناسب است.
  • مزایا: بدون قطعه متحرک و بدون مانع در مسیر جریان (بدون افت فشار)، دقت بالا، ایده‌آل برای سیالات خورنده، دوغاب‌ها و فاضلاب.
  • معایب: فقط برای سیالات رسانای الکتریکی (مانند آب) قابل استفاده است و برای هیدروکربن‌ها یا آب مقطر کار نمی‌کند.

۳. فلومترهای جابجایی مثبت (Positive Displacement – PD)

• نحوه عملکرد: این فلومترها سیال را به بخش‌هایی با حجم دقیق و مشخص تقسیم کرده و تعداد این بخش‌ها را می‌شمارند. مکانیزم داخلی آن‌ها شبیه به یک پمپ یا موتور هیدرولیکی عمل می‌کند که با نیروی جریان سیال به حرکت در می‌آید.
• انواع: چرخ‌دنده بیضوی (Oval Gear)، دیسک لغزان (Nutating Disc).
• مزایا: دقت بسیار بالا به خصوص برای سیالات ویسکوز (مانند روغن‌ها و سوخت‌ها)، عدم نیاز به منبع تغذیه در مدل‌های مکانیکی.
• معایب: دارای قطعات متحرک و حساس به فرسودگی، ممکن است توسط ذرات جامد مسدود شوند، برای دبی‌های بالا ابعاد بزرگی دارند.

۴. فلومترهای جرمی (Mass Flowmeters)

این گروه مستقیماً دبی جرمی را اندازه‌گیری می‌کنند و نیاز به تصحیحات دما و فشار ندارند.

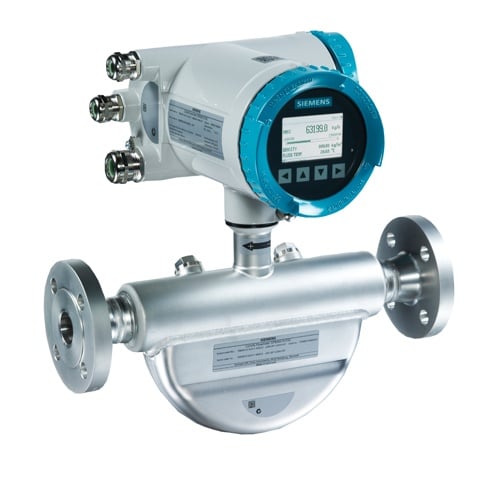

• فلومتر کوریولیس (Coriolis Mass Flowmeter):
  • نحوه عملکرد: این فلومتر از یک یا دو لوله مرتعش تشکیل شده است. عبور سیال از این لوله‌های در حال ارتعاش باعث ایجاد یک پیچش جزئی در لوله‌ها به دلیل اثر کوریولیس می‌شود. میزان این پیچش، که توسط سنسورهای دقیق اندازه‌گیری می‌شود، مستقیماً با دبی جرمی سیال متناسب است. همچنین، فرکانس ارتعاش لوله با چگالی سیال تغییر می‌کند که امکان اندازه‌گیری همزمان چگالی را نیز فراهم می‌کند.
  • مزایا: دقیق‌ترین نوع فلومتر، اندازه‌گیری مستقیم دبی جرمی، چگالی و دما، مستقل از خواص سیال.
  • معایب: قیمت بسیار بالا، ابعاد بزرگ و سنگین، حساسیت به ارتعاشات خارجی.

بخش سوم: چگونه فلومتر مناسب را انتخاب کنیم؟

انتخاب فلومتر صحیح یک فرآیند مهندسی است که نیازمند بررسی دقیق عوامل زیر است:

• خواص سیال: آیا سیال مایع است یا گاز؟ تمیز است یا حاوی ذرات جامد؟ خورنده است؟ ویسکوزیته و رسانایی الکتریکی آن چقدر است؟
• شرایط فرآیند: محدوده دما و فشار کاری چقدر است؟
• دقت و تکرارپذیری: چه سطحی از دقت برای فرآیند مورد نیاز است؟ (برای مثال، دقت لازم برای انتقال مالکیت بسیار بالاتر از یک فرآیند خنک‌کاری ساده است).
• محدوده جریان: حداقل و حداکثر دبی جریان چقدر است؟ (نسبت حداکثر به حداقل دبی قابل اندازه‌گیری را Turndown Ratio می‌نامند).
• ملاحظات نصب: چه مقدار فضای مستقیم لوله قبل و بعد از فلومتر در دسترس است؟ (بسیاری از فلومترها برای عملکرد صحیح به جریان آرام و توسعه‌یافته نیاز دارند).
• هزینه: هزینه اولیه خرید در مقابل هزینه کل مالکیت (شامل نصب، نگهداری و طول عمر) باید سنجیده شود. با توجه به شرایط بالا فلومتر فلوک یکی از بهترین برندها است.

نتیجه‌گیری: آینده اندازه‌گیری جریان

فلومترها از ابزارهای ساده مکانیکی به دستگاه‌های هوشمند و پیچیده امروزی تکامل یافته‌اند. آینده این فناوری به سمت دیجیتالی‌سازی بیشتر، ادغام با اینترنت اشیاء (IoT) برای پایش از راه دور و تحلیل داده‌ها، و توسعه سنسورهای دقیق‌تر و با دوام‌تر حرکت می‌کند. فلومتر دیگر تنها یک ابزار اندازه‌گیری نیست، بلکه یک عنصر کلیدی در بهینه‌سازی مصرف انرژی، کاهش ضایعات، حفاظت از محیط زیست و تضمین عملکرد ایمن و کارآمد زیرساخت‌های صنعتی جهان است. انتخاب درست این شاهرگ حیاتی، تضمین‌کننده سلامت و پایداری هر فرآیندی خواهد بود.
